[TUTORIEL] Montage du PDR JMV CONCEPT Empty [TUTORIEL] Montage du PDR JMV CONCEPT

Message par -OLIVERider- Sam 30 Mai 2009, 07:51

J'ai installé le PDR JMV CONCEPT, et comme quelques infos ou photos et astuces supplémentaires ne font jamais de mal, je vous fait un petit tuto en ligne... merci encore à Jean-Pierre de chez JMV pour son aide et sa disponibilité.

Alors tout commence par le démontage des 2 selles et du support de plaque d'origine... je ne vais pas revenir dessus...

Il faut ensuite remonter tous les cables des clignos, éclairage de plaque et feu arrière dans le coffre sous la selle... ici j'avais pas encore remonté le cable du feu arrière :

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1917

J'ai galéré pour remonter ce cable... j'ai coincé la cosse dans le trou qui sert de passage... j'ai donc dû démonter le carénage arrière, alors que ce n'est normalement pas nécessaire : c'est pas difficile à faire mais faut y aller mollo pour ne rien abîmer...

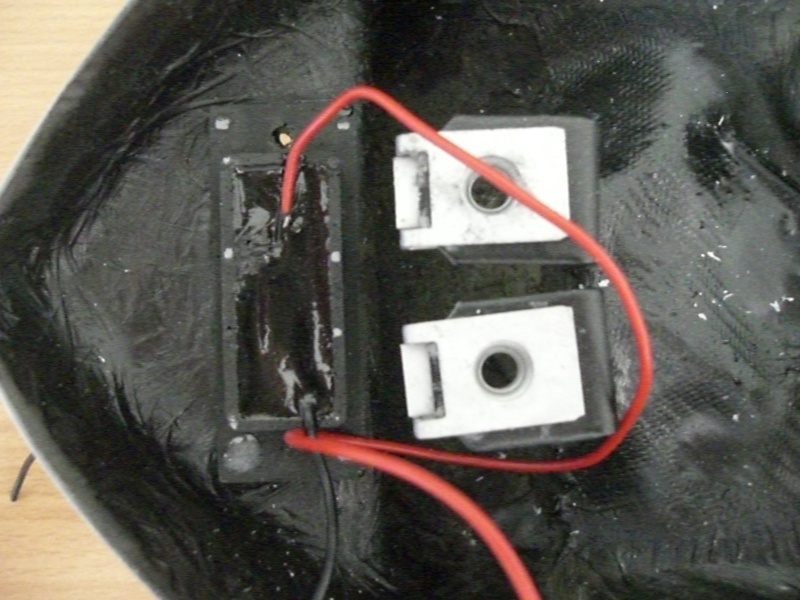

Quand on reçoit le PDR, il faut assembler l'éclairage de plaque par l'intérieur et fixer les 2 agrafes sur les pattes de fixation :

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1918

Sur la photo l'éclairage de plaque n'est pas encore fixé : prévoyez un clé de 3 ou une petite pince car les écrous ne sont pas gros.

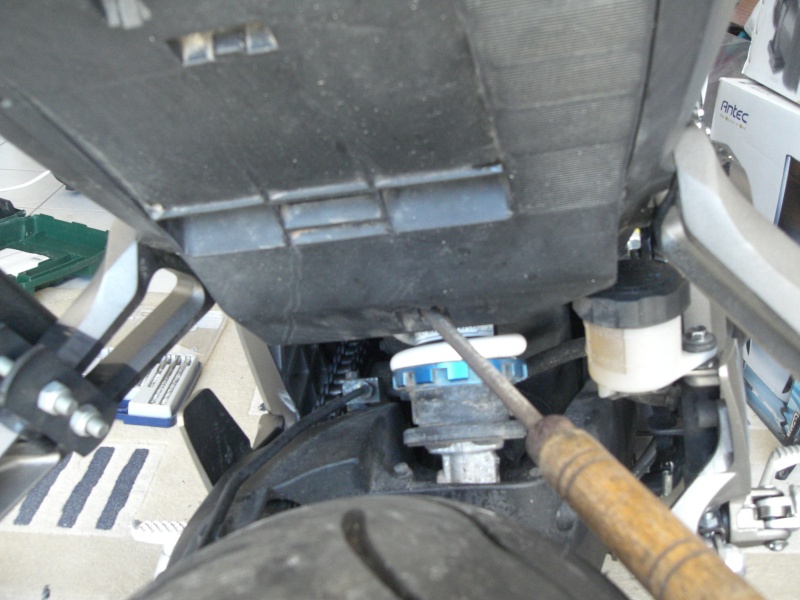

Il faut ensuite couper le clip support de faisceau électrique par l'extérieur : en effet le trou dégagé permettra la fixation du bas du PDR... il faut ensuite agrandir le trou à un diamètre de 9.5 ... comme j'avais pas de foret de ce diamètre, j'y suis allé à la lime :

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1919

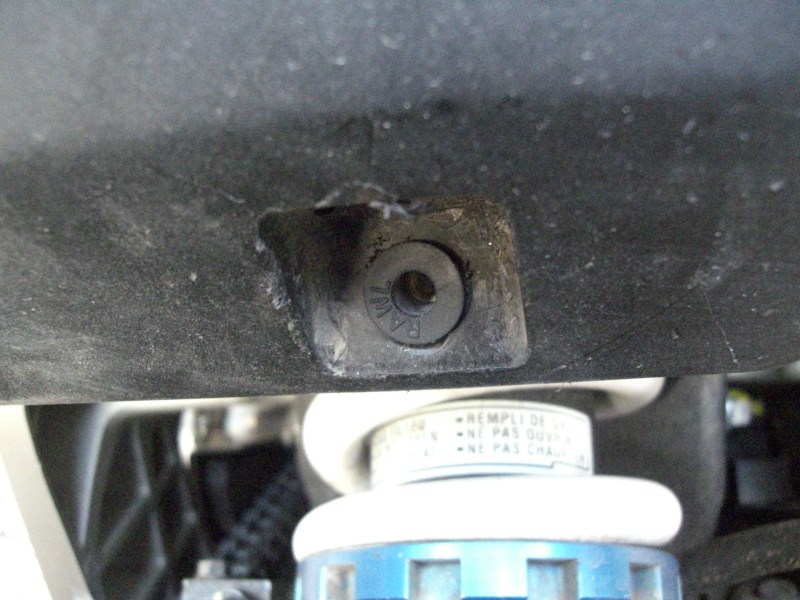

Attention : y aller progressivement pour pas avoir un trou trop large; il faut y insérer une cheville en caoutchouc comme dans ce sens (bah oui au début je m'étais trompé de sens lol! ) : les bas du PDR doit être fixé sur la cheville caoutchouc en y intercalant une entretoise...

Toute les visserie etc... est fournie avec le PDR...

Pour voir la blanchette une fois terminée, RDV sur son post

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1920

Ensuite, comme je ne comptais pas mettre les clignos d'origine, j'ai reçu le PDR non percé (alors qu'il l'est si on garde les clignos Honda)... pour le percer, j'ai décider de le monter sur la moto en serrant à la main le haut du PDR avec les 4 vis... on n'est pas obligé de monter le PDR pour percer, mais franchement çà prend 2 minutes à mettre en place sans serrer les vis et au moins on peut bosser tranquillement et plus sereinement...

J'ai pris soin de scotcher les fils du feu arrière, manière de pas risquer de les entortiller autour du foret de la perceuse en faisant les trous...

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1921
[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1922

Je me suis ensuite occupé de fixer la plaque d'immat en 1er lieu afin de pouvoir ensuite choisir la hauteur à laquelle j'allais devoir percer pour mettre les clignos...

Conseil pour la plaque : choisir, si on le peut, des points de perçage sur la plaque de façon à ne pas tomber sur une lettre ou un chiffre. IMPORTANT : Ne pas percer trop haut car dans ce cas la pince à riveter va buter sur le haut du PDR (vers l'éclairage leds) au moment de fixer les rivets, donc pas bon.... et ne pas percer trop bas car en bas du PDR l'espace dans lequel on insère les rivets est plus faible... à mon avis la bonne hauteur se situe à 2.5 cm à partir du haut de la plaque d'immat.

Une fois la plaque percée, l'appliquer contre le PDR pour reporter le marquage des points de perçage :

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1923

Pour percer proprement : conseils de Jean-Pierre : utiliser sur scotch de peintre... en mettre 2 morceaux au dessus de l'endroit où l'on perce (çà évite les petits éclats de fibre) et utiliser des forets à métaux si possible un peu usés... percer en plusieurs fois pour agrandir les trous et surtout en vitesse lente...

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg19247

Et voilà le travail :

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1925

On remarque bien ici que les trous ne sont pas centrés par rapport au PDR, l'important étant que la plaque d'immat le soit
Smile

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1926

Même technique pour les trous des clignos... Attention : pensez à vérifier que les cligno de gauche sera positionné à un endroit qui ne vous gênera pas pour ouvris le coffre... mieux vaut insérer la clé dans la serrure le temps de trouver le bon emplacement...

Vu la forme de mes clignos, j'ai décidé de percer assez haut... sur les photos on voit bien les petits points de repère de perçàge pour les clignos d'origine... on peut s'en servir ou pas, ou s'en servir pour prendre des repère de mesure, ce qui est mon cas : 1 cm au-dessus du repère arrière :

[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1927
[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1928
[TUTORIEL] Montage du PDR JMV CONCEPT Cimg1929

Une fois que tout est OK, faut démonter le PDR et y fixer les clignos : il y a des rondelles éventails (crantelées) à insérer, mais avec mes clignos elles étaient trop petites... donc j'ai mis la rondelle d'origine du clignos et une goutte de frein filet (qui empèche l'écrou de se desserrer mais qui permet un éventuel démontage ultérieur).

Je ne reviens pas sur les cablages, j'en ai déjà pas mal parlé dans mon post sur la création de "feu mon ancien support de plaque perso" lol! [TUTORIEL] Montage du PDR JMV CONCEPT 206721

Remonter le PDR en laissant un peu de jeu sur les écrous afin de bien le positionner et quand il est bien comme il faut, serrer fermement mais pas comme des branques non plus Wink Langue02


Dernière édition par -OLIVERider- le Mer 03 Juin 2009, 11:55, édité 1 fois
-OLIVERider-
-OLIVERider-
cb1000
cb1000


Revenir en haut Aller en bas

[TUTORIEL] Montage du PDR JMV CONCEPT Empty Re: [TUTORIEL] Montage du PDR JMV CONCEPT

Message par Lechel001 Sam 30 Mai 2009, 09:10

Un tutorial irréprochable, Oliv' ! 511480

Et au passage, vu sur l'autre post le résultat en photos, c'est très chouette, féloches .

Bon, ça va augmenter sérieusement ton budget Kärcher, , surtout en blanc , mais c'est bô ! Smile

Une petite précision utile, tu as mis combien de temps pour le montage , au total ?
Lechel001
Lechel001
cb500
cb500


Revenir en haut Aller en bas

[TUTORIEL] Montage du PDR JMV CONCEPT Empty Re: [TUTORIEL] Montage du PDR JMV CONCEPT

Message par -OLIVERider- Sam 30 Mai 2009, 09:28

Salut Michel et merci !

J'ai bien du mettre dans les 6 heures lol! mais pour plusieurs raisons :

- j'ai bien pris mon temps et des photos car je ne suis pas mécano.
- j'ai du defaire tout mon ancien support et tout le scotch que j'avais mis abondance sur les fils électriques.
- comme j'ai bloque le cable du feu arrière j'ai du chercher sur internet comment faire pour démonter le carrenage arrière de la cb
- j'ai mis 30 minutes a me décider pour la position des clignos.

Bref, j'ai perdu pas mal de temps a droite a gauche.

Si c'était a refaire a l'identique , je tablerais sur 2 ou 3 heures vu mon faible niveau de mécano.
