[TUTO] Montage Shifter HealTech
Hello la team,
Comme promis, voici un rapide tuto sur le QuickShifter Easy de Healtech.
Marque : HealTech
Produit : QuickShifter Easy
Description : Permet d'avoir un Shifter sans boitier additionnel (type PC5) avec pleins de réglages via bluetooth
Prix :279 €
Ou : Tech2Roo (ou ailleurs mais perso, très rapide et j'ai réussi à trouver un code promo de 5% sur le web soit 265€ et FdP gratuit, MP moi pour plus d'info).
Ok, donc voici la bête une fois le colis déballé.
Le boitier, le cablage spéciale pour notre moto, le capteur pour le sélecteur, des autocollants, un porte clef, et des notices en anglais (mais bcp sont traduites sur le site tech2roo).
![[TUTO] Montage Shifter HealTech Shifte10](https://i.servimg.com/u/f55/19/63/88/74/shifte10.jpg)
Donc première étape, il faut démonter quelques pièces sur la moto:
- Selle arriere
- Selle conducteur
- Cache noir sous la selle
- Écope sous la selle/réservoir
- Réservoir (perso je l'ai simplement déplacé et débranché quelques durites)
![[TUTO] Montage Shifter HealTech Cb100010](https://i.servimg.com/u/f55/19/63/88/74/cb100010.jpg)
Ensuite on repère les bobines d’allumage (une à droite, une à gauche du cadre).
4 fils au total, 2 de chaque coté. 1 noir et une autre couleur.
Commençons à droite (vue du dessus de la moto), on débranche le fil noir et on le remplace par un vert du nouveau faisceau.
L'ancien noir est raccordé directement au rouge du nouveau faisceau.

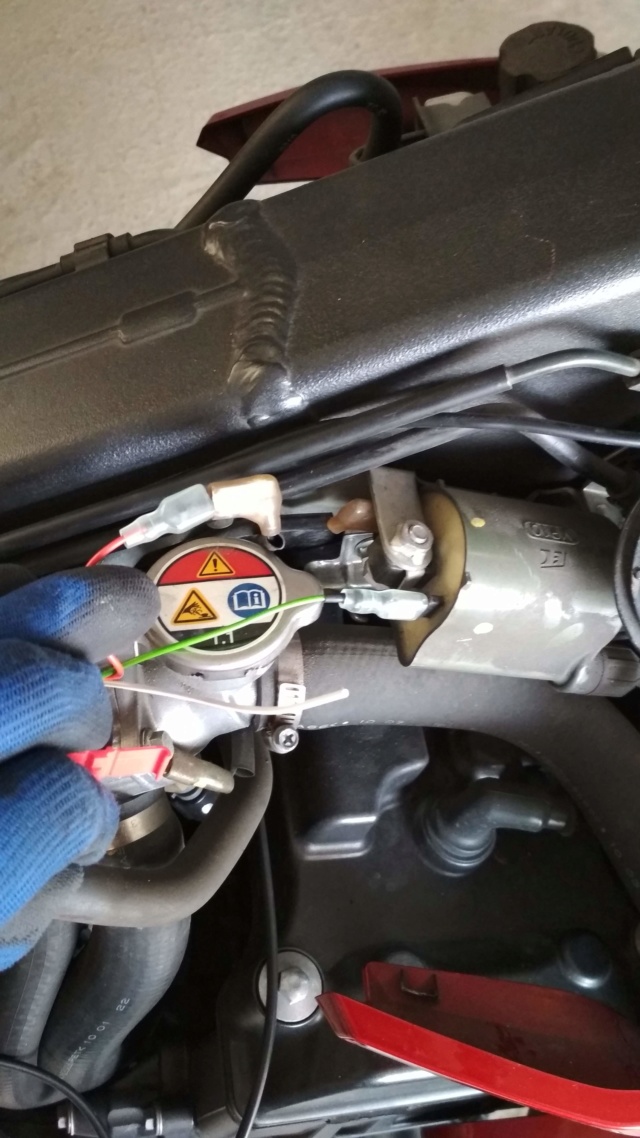

![[TUTO] Montage Shifter HealTech Droite10](https://i.servimg.com/u/f55/19/63/88/74/droite10.jpg)
Sur le nouveau faisceau, il y a un fil blanc sans connecteur, il faut le passer dans le petit raccordement rouge en le joignant avec l'autre câble sur la bobine droite.
![[TUTO] Montage Shifter HealTech Droite11](https://i.servimg.com/u/f55/19/63/88/74/droite11.jpg)
On termine coté gauche de la moto en débranchant le câble noir et en l'isolant dans du scotch par exemple. On le remplace par le second fil vert du nouveau faisceau.
![[TUTO] Montage Shifter HealTech Gauche10](https://i.servimg.com/u/f55/19/63/88/74/gauche10.jpg)
Raccorder la masse vers une masse de la moto. Perso j'ai pris celle sous le réservoir.
Voila, plus qu'à passer le faisceau jusqu'à l’arrière de la moto vers le boitier HealTech et le raccorder.
![[TUTO] Montage Shifter HealTech Boitie10](https://i.servimg.com/u/f55/19/63/88/74/boitie10.jpg)
Passons maintenant au capteur de sélecteur.
Démonter la tige (faire une trace sur la tige et l'axe de boite pour assurer de le remettre comme il faut) et insérer le capteur entre les deux rondelles
fournis. Remonter la tige au même endroit et remonter le câble jusqu'au boitier HealTech.
![[TUTO] Montage Shifter HealTech Select10](https://i.servimg.com/u/f55/19/63/88/74/select10.jpg)
Remonter le réservoir, mettre le contact, vérifier si la LED du boitier est bien rouge puis passe au vert une fois le moteur en marche.
Reste plus qu'à installer l'appli sur votre téléphone ou tablette et s'y connecter en bluetooth. Il y a un réglage pas à pas, mais perso j'ai fait quelques réajustement en faisant une balade. J'avais plusieurs faux points morts avec les réglages d'origines.
![[TUTO] Montage Shifter HealTech Appli111](https://i.servimg.com/u/f55/19/63/88/74/appli111.png)
![[TUTO] Montage Shifter HealTech Appli211](https://i.servimg.com/u/f55/19/63/88/74/appli211.png)
Voila, c'est fini. En gros, une bonne heure pour tout réaliser puis partir en balade pour tester !![[TUTO] Montage Shifter HealTech 266550](/users/2514/42/88/98/smiles/266550.gif)
Comme promis, voici un rapide tuto sur le QuickShifter Easy de Healtech.
Marque : HealTech
Produit : QuickShifter Easy
Description : Permet d'avoir un Shifter sans boitier additionnel (type PC5) avec pleins de réglages via bluetooth
Prix :279 €
Ou : Tech2Roo (ou ailleurs mais perso, très rapide et j'ai réussi à trouver un code promo de 5% sur le web soit 265€ et FdP gratuit, MP moi pour plus d'info).
Ok, donc voici la bête une fois le colis déballé.
Le boitier, le cablage spéciale pour notre moto, le capteur pour le sélecteur, des autocollants, un porte clef, et des notices en anglais (mais bcp sont traduites sur le site tech2roo).
![[TUTO] Montage Shifter HealTech Shifte10](https://i.servimg.com/u/f55/19/63/88/74/shifte10.jpg)
Donc première étape, il faut démonter quelques pièces sur la moto:
- Selle arriere
- Selle conducteur
- Cache noir sous la selle
- Écope sous la selle/réservoir
- Réservoir (perso je l'ai simplement déplacé et débranché quelques durites)
![[TUTO] Montage Shifter HealTech Cb100010](https://i.servimg.com/u/f55/19/63/88/74/cb100010.jpg)
Ensuite on repère les bobines d’allumage (une à droite, une à gauche du cadre).
4 fils au total, 2 de chaque coté. 1 noir et une autre couleur.
Commençons à droite (vue du dessus de la moto), on débranche le fil noir et on le remplace par un vert du nouveau faisceau.
L'ancien noir est raccordé directement au rouge du nouveau faisceau.
![[TUTO] Montage Shifter HealTech Droite10](https://i.servimg.com/u/f55/19/63/88/74/droite10.jpg)
Sur le nouveau faisceau, il y a un fil blanc sans connecteur, il faut le passer dans le petit raccordement rouge en le joignant avec l'autre câble sur la bobine droite.
![[TUTO] Montage Shifter HealTech Droite11](https://i.servimg.com/u/f55/19/63/88/74/droite11.jpg)
On termine coté gauche de la moto en débranchant le câble noir et en l'isolant dans du scotch par exemple. On le remplace par le second fil vert du nouveau faisceau.
![[TUTO] Montage Shifter HealTech Gauche10](https://i.servimg.com/u/f55/19/63/88/74/gauche10.jpg)
Raccorder la masse vers une masse de la moto. Perso j'ai pris celle sous le réservoir.
Voila, plus qu'à passer le faisceau jusqu'à l’arrière de la moto vers le boitier HealTech et le raccorder.
![[TUTO] Montage Shifter HealTech Boitie10](https://i.servimg.com/u/f55/19/63/88/74/boitie10.jpg)
Passons maintenant au capteur de sélecteur.
Démonter la tige (faire une trace sur la tige et l'axe de boite pour assurer de le remettre comme il faut) et insérer le capteur entre les deux rondelles
fournis. Remonter la tige au même endroit et remonter le câble jusqu'au boitier HealTech.
![[TUTO] Montage Shifter HealTech Select10](https://i.servimg.com/u/f55/19/63/88/74/select10.jpg)
Remonter le réservoir, mettre le contact, vérifier si la LED du boitier est bien rouge puis passe au vert une fois le moteur en marche.
Reste plus qu'à installer l'appli sur votre téléphone ou tablette et s'y connecter en bluetooth. Il y a un réglage pas à pas, mais perso j'ai fait quelques réajustement en faisant une balade. J'avais plusieurs faux points morts avec les réglages d'origines.
![[TUTO] Montage Shifter HealTech Appli111](https://i.servimg.com/u/f55/19/63/88/74/appli111.png)
![[TUTO] Montage Shifter HealTech Appli211](https://i.servimg.com/u/f55/19/63/88/74/appli211.png)
Voila, c'est fini. En gros, une bonne heure pour tout réaliser puis partir en balade pour tester !
![[TUTO] Montage Shifter HealTech 266550](/users/2514/42/88/98/smiles/266550.gif)
CHOCO_RR
Re: [TUTO] Montage Shifter HealTech
![511480](/users/2514/42/88/98/smiles/17293.gif)
_________________
Contacter l'équipe du forum
rouler bridé c est comme péter avec un doigt dans le cul …
ma Xess ici
Soub- Moderateur
Re: [TUTO] Montage Shifter HealTech
Yeeeeh super tuto. J'avoue que le shifter n'est pas du tout ma prio en ce moment, mais peut-être que plus tard...
Merci![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
Merci
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
Borgil- cb500
Re: [TUTO] Montage Shifter HealTech
Tu as tout à fait raison :p
Sauf que je roule sur piste avec une vieille CBR, plus avec mon CB ^^
Sauf que je roule sur piste avec une vieille CBR, plus avec mon CB ^^
Borgil- cb500
Re: [TUTO] Montage Shifter HealTech
Sur mon premier CB j'avais celui de dynojet.
On va voir ce que ça donne avec celui là.
On va voir ce que ça donne avec celui là.
Re: [TUTO] Montage Shifter HealTech
Hello la team,
Deterrage de topic, je viens vers vous pour vos avis concernant ce quickshift easy de chez healtech ?
Verdict après de longs mois et années d'utilisation ?
Quels ont été vos réglages ?
Merci par avance
Deterrage de topic, je viens vers vous pour vos avis concernant ce quickshift easy de chez healtech ?
Verdict après de longs mois et années d'utilisation ?
Quels ont été vos réglages ?
Merci par avance
Dernière édition par jul3001 le Ven 28 Avr 2023, 08:45, édité 1 fois
jul3001
Re: [TUTO] Montage Shifter HealTech
Bah du coup je ne l'ai pas sur le CB (et ne l'ai jamais mis), mais je l'ai installé année dernière sur le GEX de piste.
Et bon dieu, quel bonheur ! Sur circuit je me disais toujours que c'était "un accessoire" pour aller grapiller le centième de seconde, et en effet, ça y ressemble beaucoup, mais c'est quand même génial.
Et :
1) sur le GEX ça s'est installé en 15min (en vrai j'ai mis quasi 1h, mais c'est parce que j'avais pas compris qu'il fallait bien serrer le capteur sur la tige de selecteur)
2) les vitesses passent vraiment "souple", je m'attendais à de grosses coupures sévères et en fait ça va, surtout si tu règles un temps de coupure moyen
3) mes réglages vont pas forcément être pertinant pour toi, mais à titre indicatif j'ai ça (avec plage de fonctionnement de 3500 à 16.000 tours) :
![[TUTO] Montage Shifter HealTech 34260810](https://i.servimg.com/u/f62/11/28/51/63/34260810.jpg)
Si tu laisse le réglage par défaut de 85ms partout, c'est hyper doux et discret. Un vrai bonheur je pense pour la route, mais pas adapté à mon utilisation piste qui me coupe trop dans l'élan
Et bon dieu, quel bonheur ! Sur circuit je me disais toujours que c'était "un accessoire" pour aller grapiller le centième de seconde, et en effet, ça y ressemble beaucoup, mais c'est quand même génial.
Et :
1) sur le GEX ça s'est installé en 15min (en vrai j'ai mis quasi 1h, mais c'est parce que j'avais pas compris qu'il fallait bien serrer le capteur sur la tige de selecteur)
2) les vitesses passent vraiment "souple", je m'attendais à de grosses coupures sévères et en fait ça va, surtout si tu règles un temps de coupure moyen
3) mes réglages vont pas forcément être pertinant pour toi, mais à titre indicatif j'ai ça (avec plage de fonctionnement de 3500 à 16.000 tours) :
![[TUTO] Montage Shifter HealTech 34260810](https://i.servimg.com/u/f62/11/28/51/63/34260810.jpg)
Si tu laisse le réglage par défaut de 85ms partout, c'est hyper doux et discret. Un vrai bonheur je pense pour la route, mais pas adapté à mon utilisation piste qui me coupe trop dans l'élan
Borgil- cb500
Soub aime ce message
Re: [TUTO] Montage Shifter HealTech
Merci pour le tuto ![:thumbsup_tone2: 👍🏼](https://cdn.jsdelivr.net/emojione/assets/png/1f44d-1f3fc.png?v=2.2.7)
Installé ce jour mais pas encore testé.
![:thumbsup_tone2: 👍🏼](https://cdn.jsdelivr.net/emojione/assets/png/1f44d-1f3fc.png?v=2.2.7)
Installé ce jour mais pas encore testé.
spo500
Soub aime ce message
